我們采用伯特利數控機床為實際操作平臺來取得數據

1 環繞等距精加工曲面圖形

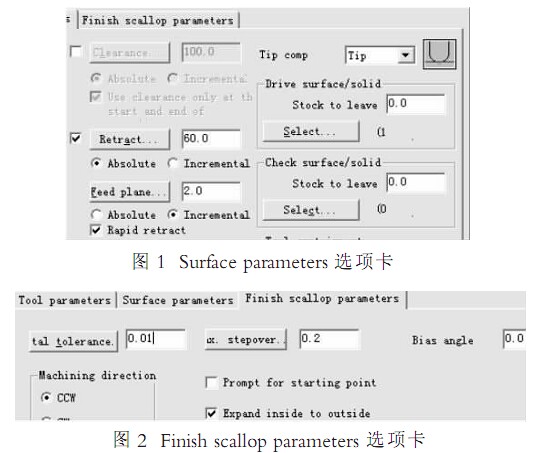

啟動 MasterCAM, 打開軟件自帶文件 Mcam9\Mill\MC9\Samples\3D machining\PROJECT TOOL PATH-M.MC9 先刪除原來所有刀具路徑我假設曲面形狀已基本成形所以只是用 R10 球刀環繞等距精加工一遍步驟如下第一步單擊頂部工具欄中的俯視構圖面按鈕第二步選擇 Toolpaths-Surface-Finish-Scallop-All-Surfaces-Done 執行第三步系統彈出 Surface Finish ConstantScallop(曲面環繞等距精加工)對話框在刀具欄空白區單擊鼠標右鍵選 Create new tool 命令系統彈出定義刀具對話框創建一把D10R5 的球刀第四步選擇 Surface Finish Constant Scallop 對話框中的 Tool parameters 選項卡輸入相關參數 第五步選擇 Surface Finish Constant Scallop 中的 Surface parameters 選項卡輸入相關參數 注意 Stock to leave(即余量為 0) 如圖 1 所示

第六步選擇 Surface Finish Constant Scallop 中的 Finish scallop parameters 選項卡輸入相關參數 如圖 2

鼠標左鍵單擊確定按鈕第六步按 done 執行系統產生環繞等距精加工曲面刀具路徑

2 在曲面上數控雕刻狗圖形

步驟如下第一步 Toolpaths-Surface-Finish-Project-All-Surface-Done 執行, 彈出曲面投影精加工對話框第二步在刀具欄空白區單擊鼠標右鍵在彈出菜單中選擇 Create new tool 命令系統彈出定義刀具對話框創建一把 D2R1 球刀第三步選擇曲面投影對話框中的 Tool parameters 選項卡輸入相關參數 第四步選擇曲面投影精加工對話框中的 Surface parameters 選項卡,輸入相關參數 注 Stock to leave(余量)為 -0.6

第五步選擇曲面投影精加工 Finish project parameters 選項卡輸入相關參數如圖 3

鼠標左鍵單擊確定按鈕第六步選擇 Window 用鼠標左鍵窗選方式選取狗圖案并捕捉圖案外邊緣一點為進刀點

購買CNC加工中心高速加工中心鉆攻中心請選擇伯特利數控

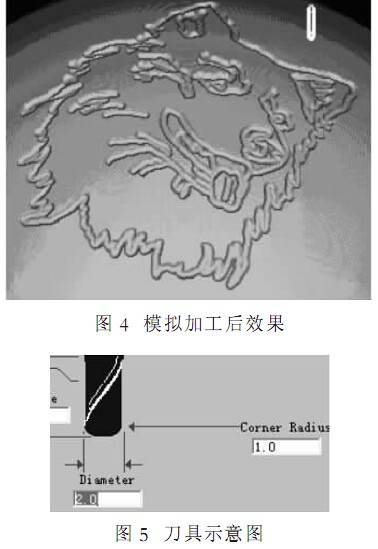

第七步按 Done 執行系統將產生曲面投影刀具路徑第八步選擇 BACKUP 返回上一層菜單第九步單擊 Operations 系統彈出 Operations Manager 操作管理對話框在曲面投影刀具路徑 Surface Finish Project 上單擊右鍵選 Copy 然后在 Surface Finish Project 單擊右鍵選 Paste, 第十步重復操作三遍這樣操作管理對話框 Operations Manager 中便有四個 Surface Finish Project 曲面投影刀具路徑第十一步鼠標左鍵點擊第一個 Surface Finish Project 下的 Parameters 打開 Surface Finish Project 對話框第十二步選擇Surface Parameters 選項卡把 Stock to leave 余量設為-0.15, 第十三步同上操作把后面三個 Surface Finish Project (曲面投影精加工) 的 Stock to leave 余量依次改為-0.3 -0.45 ,-0.6 以實現分層即每次銑料 0.15 厚度解決了在Surface Finish Project 中不能依次分層銑削問題然后在加工操作管理對話框Operations Manager 中把四個 Surface Finish Project 曲面投影精加工同時選取鼠標左鍵點擊 Post 四個一起后處理生成 NC 代碼可把此 NC 代碼送入數控銑床進行雕刻加工此 NC 代碼在數控機床中表現是一個整體中間不會停頓模擬加工后效果如圖 4

另外假設客戶要求刻花凹槽截面非圓弧狀而是方形梯形等這時就必須用平刀或成形刀加工而在 Mastercam 軟件中用平刀等編程 Stock toleave(即余量不能給負數 我們便可通過騙刀來實現 即 Mastercam 軟件編程用球刀而數控銑床裝平刀或其它合適成形刀具

以下介紹一種萬能騙刀法即在 Mastercam 軟件編程中定義一把直徑D0 刀具刀具類型球刀或平刀均可同上操作編一個 Surface Finish Project曲面投影刀具路徑注意 Stock to leave(即余量)為 0 然后運算生成曲面投影精加工刀具路徑再把這一個曲面投影刀具路徑后處理出 NC 程序在數控銑床上根據需要裝上合適刀具并重復運行此 NC 程序多次每次須把機床G54 的 Z 值依次下降一個增量即每層切深直到達到所需深度

針對于諸多軟件編程中刻花或刻字其刻深不能超過編程刀具刀角半徑 R如圖 5 情況都可采用以上辦法靈活處理

購買CNC加工中心高速加工中心鉆攻中心請選擇伯特利數控

結論

一臺好的機床影響著一切，伯特利數控努力的將機床改變的更好，雕刻在加工行業中較為常見目前 Mastercam 等編程軟件在加工行業也雕刻在加工行業中較為常見目前 Mastercam 等編程軟件在加工行業也得以廣泛應用基于 Mastercam 等編程軟件特點結合 CNC 數控銑床特點采用以上方式靈活處理即可保證零件生產質量又可提高生產效率
